今天小編給大家詳細(xì)介紹下冷彎成型的調(diào)試方法。

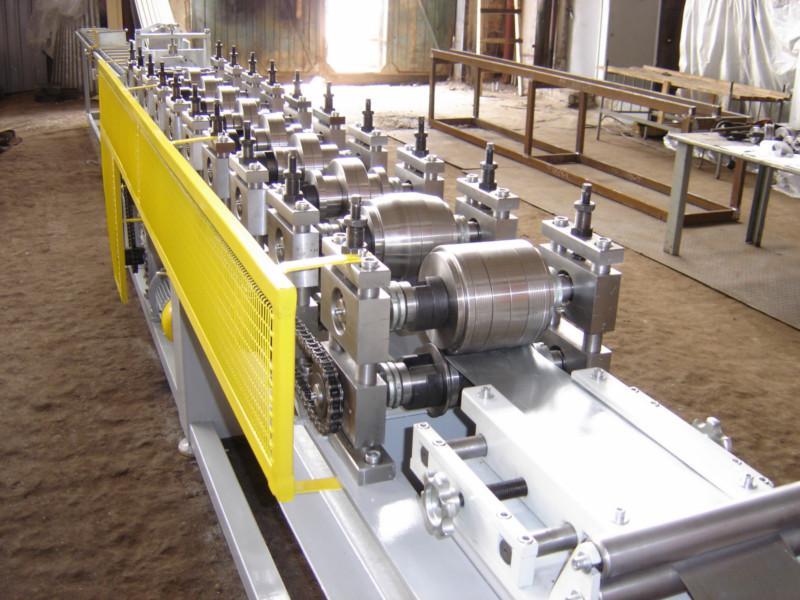

冷彎成型機(jī)的調(diào)試需要很好的工作經(jīng)驗(yàn)，在平時(shí)的大量的工作中總結(jié)，為了讓大家更方便地掌握冷彎成型機(jī)的調(diào)試方法，我們特別編寫了以下手冊(cè)供大家參考，介紹一些在日常工作中經(jīng)常遇到的冷彎成型機(jī)調(diào)試的一些方法，下面方法適用于軋輥設(shè)計(jì)合理，因?yàn)闀r(shí)間用久，或者不熟悉的原因調(diào)試亂了重新調(diào)試正常回來(lái)。而一些因?yàn)槌鰪S時(shí)軋輥設(shè)計(jì)就不合理的問(wèn)題，則需要修改軋輥，軋輥設(shè)計(jì)不合理，是很難調(diào)試好的，所以，如果是軋輥問(wèn)題應(yīng)聯(lián)系生產(chǎn)廠家對(duì)軋輥進(jìn)行修改。

在冷彎成型機(jī)日常使用中，通常遇到的問(wèn)題有：扭曲，邊部波浪，縱向彎曲等。這樣的問(wèn)題，一般是軋輥的各個(gè)著力點(diǎn)受力不均衡，軋輥?zhàn)笥遗芷瞬辉谝粭l直線上，所以，我們?cè)谡{(diào)試?yán)鋸潤(rùn)C(jī)的時(shí)候，要抓住一個(gè)中心點(diǎn)去考慮問(wèn)題，即軋輥一定要在一條直線上，每組軋輥的上下間隙應(yīng)一致，所以，當(dāng)冷彎成型機(jī)出現(xiàn)問(wèn)題時(shí)，應(yīng)圍繞這個(gè)中心思想去調(diào)試。那么，用什么樣的方法能讓軋輥中點(diǎn)在一條直線上，上下軋輥間的間隙如何能保證一樣？以下方法將會(huì)為你解答。

一、讓所有軋輥在一條直線上的方法。先確定第一組與最后一組的中心點(diǎn)，這兩組軋輥的中心點(diǎn)左右調(diào)動(dòng)到中心。然后根據(jù)這兩點(diǎn)，拉一條直線。中心點(diǎn)標(biāo)記，可用粉筆涂后，再用中心卡尺標(biāo)出中心點(diǎn)，機(jī)器上所有下軋全部用同樣的方法標(biāo)出中心點(diǎn)，然后把軋輥中心點(diǎn)全部左右調(diào)整到直線上。下軋輥調(diào)直后，安裝回上軋輥。

二、調(diào)試上下軋輥的間隙的方法。我們應(yīng)準(zhǔn)備好一小段用于生產(chǎn)的原材料，厚度與平時(shí)用的材料一致，再配合一面小鏡子與一支手電筒。把材料放入上下軋輥之間，然后左右兩邊螺絲同時(shí)均勻擰緊，要注意不能先擰緊一邊再擰另一邊，這樣會(huì)導(dǎo)致兩邊的間隙可能不一致。擰緊后，用鏡子在一邊照，看里面的間隙是否剛吻合，同時(shí)在另一邊用電筒照，如果間隙不均勻，透光會(huì)不均勻。確認(rèn)間隙均勻后，再稍擰松一些，能夠拿出剛才放入的材料為宜，這時(shí)，鎖緊左右兩邊螺絲。依次把所有的全部按一樣的方法試調(diào)好間隙。

掌握好以上的核心方法后，就要靈活不同的問(wèn)題使用不同的方法了。當(dāng)有時(shí)候出現(xiàn)一些問(wèn)題時(shí)，我們不可能每次都按以上的方法重新拉一次直線，那樣會(huì)很費(fèi)時(shí)費(fèi)力，當(dāng)出現(xiàn)一次輕微問(wèn)題時(shí)，我們可以一個(gè)個(gè)道次過(guò)料檢查，這樣，可以知道從哪一組開(kāi)始出現(xiàn)了問(wèn)題，從料頭剛進(jìn)入軋輥的時(shí)候，我們可以大致看出來(lái)哪一組不在一條直線上。或者直接用方法二一組組地檢查間隙。當(dāng)出現(xiàn)扭曲或者邊部波浪時(shí)，可能是某一組或者若干組左右壓力不一致或者不在一條直線上，當(dāng)出現(xiàn)縱向彎曲，有可能是某幾組壓力過(guò)緊。大家可根據(jù)不同情況使用不同的調(diào)試方法來(lái)解決，慢慢總結(jié)，一段時(shí)間后，你將會(huì)得心應(yīng)手。

今天就給大家介紹到這里了 ，希望對(duì)大家有所幫助
